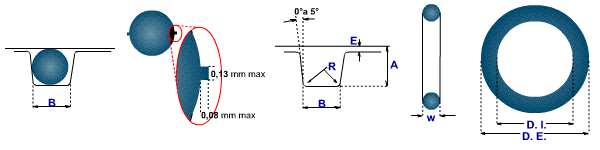

Tabla de Diseño
de Alojamiento

Placeholder image

Estáticos

Cod ar-po® nº 2-004 al 2-050 2-110 al 2-178 2-210 al 2-284 2-325 al 2-395 2-425 al 2-475
W real 1,78 +- 0,08 2,62 +- 0,08 3,53 +- 0,10 5,33 +- 0,13 6,99 +- 0,15
Prof. Alojam.A 1,25 a 1,35 2,05 a 2,15 2,80 a 2,95 4,30 a 4,50 5,75 a 5,95
Ancho Alojam. B 2,40 a 2,60 3,60 a 3,80 4,80 a 5,00 7,20 a 7,40 9,60 a 9,80
Radio Alojam. R 0,10 a 0,40 0,10 a 0,40 0,20 a 0,60 0,50 a 1,00 0,50 a 1,00
Aplastamiento 0,35 a 0,61 0,39 a 0,65 0,48 a 0,83 0,70 a 1,16 0,89 a 1,39
Aplastamiento % 20 a 33 15 a 25 13 a 23 13 a 22 13 a 20
Excentricidad máx. 0,05 0,05 0,08 0,10 0,12
Juego diametral E 0,05-0,13 0,05-0,13 0,08-0,16 0,08-0,18 0,10-0,20

Dinámicos

Cod ar-po® nº 2-006 al 2-012 2-110 al 2-116 2-210 al 2-222 2-325 al 2-349 2-425 al 2-460
W real 1,78 +- 0,08 2,62 +- 0,08 3,53 +- 0,10 5,33 +- 0,13 6,99 +- 0,15
Prof. Alojam.A 1,40 a 1,45 2,25 a 2,30 3,05 a 3,10 4,65 a 4,75 6,00 a 6,10
Ancho Alojam. B 2,40 a 2,60 3,60 a 3,80 4,80 a 5,00 7,20 a 7,40 9,60 a 9,80
Radio Alojam. R 0,10 a 0,40 0,10 a 0,40 0,20 a 0,60 0,50 a 1,00 0,50 a 1,00
Aplastamiento 0,25 a 0,46 0,24 a 0,45 0,33 a 0,58 0,45 a 0,81 0,74 a 1,14
Aplastamiento % 14 a 25 9 a 19 9 a 16 8 a 15 10 a 16
Excentricidad máx. 0,05 0,05 0,08 0,10 0,12
Juego diametral E 0,05-0,13 0,05-0,13 0,08-0,16 0,08-0,18 0,10-0,20
